彈性座封閘閥的操作機構

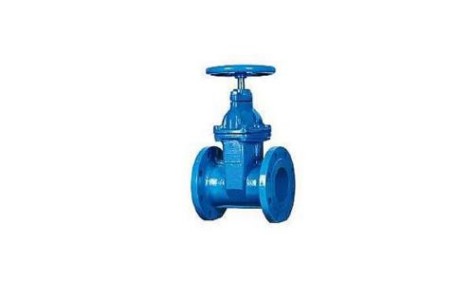

彈性座封閘閥又叫升降桿閘閥（亦叫明桿閘閥）。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏ΑＯ旅嫖覀儊砭唧w了解一下彈性座封閘閥的具體操作結構吧！
首先我們要知道彈性座封閘閥操作時的啟閉方向，一律應順時針關閉。管網中的氣動閥，因為經常是人工啟閉，所以啟閉轉數不宜過多，也就是大口徑閥門亦應在200-600轉內。另外還要注意為了便于一個人的啟閉操作，在管道工壓狀況下，大啟閉力矩宜為240N-m。
其次還要知道彈性座封閘閥啟閉操作端應為方榫，尺寸要標準化，并面向地面，以便人們從地面上可直接操作。帶輪盤的閥門不適用于地下管網。另外若彈性座封閘閥埋設較深，操作機構及顯示盤離地面距離≥1.5m時，應設有加長桿設施，且固定穩牢，以便人們從地面上觀察及操作。也就是說，管網中的閥門啟閉操作，不宜下井作業。
彈性座封閘閥啟閉程度的顯示盤彈性座封閘閥啟閉程度的刻度線，應鑄造在變速箱蓋上或轉換方向后的顯示盤的外殼上，一律面向地面，刻度線刷上熒光粉，以示醒目；指示盤針的材質在管理較好的情況下可用不銹鋼板，否則為刷漆的鋼板，切勿使用鋁皮制作；指示盤針醒目，固定牢靠，一旦啟閉調節準確后，應以鉚釘鎖定。
以上就是彈性座封閘閥的操作結構啦，它的特點，決定了彈性座封閘閥可以廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
