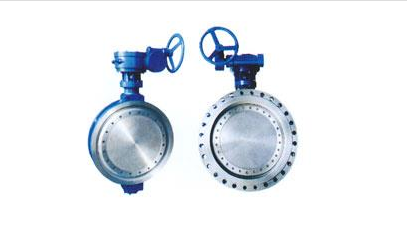

硬密封蝶閥閥座結構介紹
蝶閥金屬閥座原則上，翻開的閥盤幾乎近于平衡狀態，因為一側被流體力推動，而另一側則為流體力所拉動。但是因為閥盤兩側不相同，即軸安裝在一側，而對應的一側則較為平整，工業閥門使活動方向發生傾向性一一既推閥盤敞開，又拉閥盤封閉。大多數情況下，雙重軟閥座和金屬閥座結構的閥門，當閥盤的軸部分面向出口(下游),工藝物流傾向翻開閥門。另-方面，當軸部分面向人口(上游),物流有助于敞開閥門。執行機構的失效機理有必要考慮瘡動方向，以便發生適當?shù)氖Ｊ健?/p>
關于同心閥盤-閔座安置(閥盤中心和軸的中心在閥門內準確地在一條中心線上),在任何位1t，閥盤部分永久與閥座相觸摸。在0°敞開閥門，支承外表彼此悉數觸摸，在其他任何位置，支承外表有兩點觸摸，在此兩點處，閥盤邊緣與閥座觸摸。因為常常觸摸，同心閥盤一閥座結構有較大的磨損傾向，特別是在自動操控工況下。
節省過程中，可要求蝶閥操控行程中間位t的小運動規模，在那兩個觸摸點上造成磨攢。雖然在節省過程中磨損不明顯，但在閥門封閉時，可使在那兩個點上發生泄漏。為克服支承外表之間的常常觸摸問題，蝶閥制造廠優先采用偏疼凸輪閥盤-閥座結構,在封閉時可使閥盤和閥座全觸摸;但當閥門敞開時，閥盤和閥座不再觸摸，上海融駿閥門有限公司這種結構使軸(和閥盤)的中心輕微向下偏移并遠離閥門中心。當閥門封閉時，閔盤自閥座提升，并略徼偏離支承外表一-足以避免常常觸摸。
蝶閥金屬閥座、雙重軟閥座和金屬閥座由于閥盤和閥座安置的結構限制，與截止閥芯不同，在工業閥門閥體組合件內不容易規劃出一個活動特性。因而，蝶閥有必要使用它的固有活動特性，實質上是拋物線型。為獲得活動特性,有必要使用帶凸輪定位器的執行機構以供給一個改善的活動特性。
